Das technische Personal von Su Dong wird mit Ihnen die Installation des Box -Filterdrucks besprechen

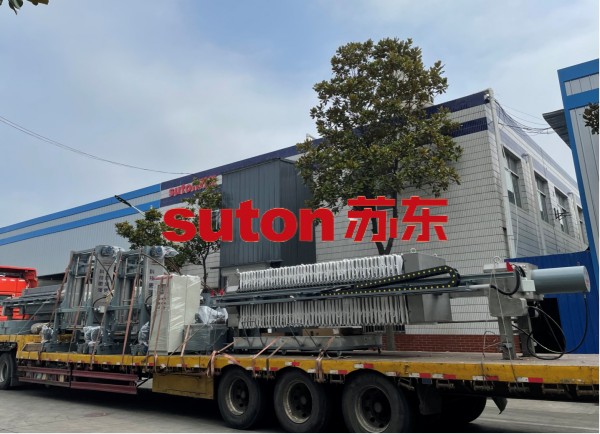

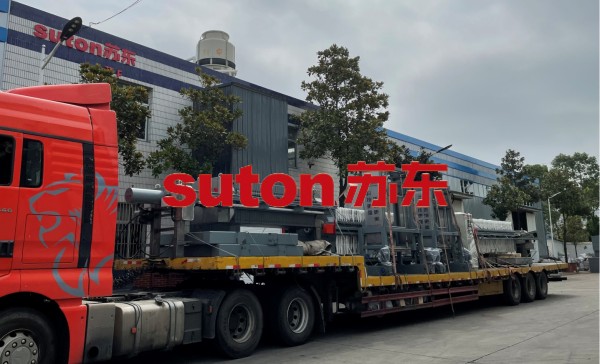

Kürzlich verstärkte der XAYZB80/1070-U, das von einem Kunden in Shaanxi bestellte Plattenkastenfilter-Filter-Filter-Filter reibungslos an der Kunden des Kunden gekommen ist, und Sudong führte schnell die Installationsarbeiten aus. Folgen wir den Technikern und schauen uns die Installationstechniken der Box -Filterpresse an.

1. Ganzes Maschinenheben

Entfernen Sie beim Anheben des Geräts die Hydraulikstation und entfernen Sie dann alle beweglichen Filterplatten (achten Sie darauf, dass Sie die Dichtfläche der Filterplatte beim Entfernen der Filterplatte nicht beschädigen), um das Anhebengewicht zu verringern. Das Stahlseil sollte zum Heben an beiden Enden des Kreuzstrahls an die exponierten Teile haken. Während des Hebens muss der Schwerpunkt genau bestimmt werden, und die Auswahl von Stahlseilen sollte angemessen sein. Der Kontaktbereich zwischen den Stahlseilen und den Komponenten sollte mit weichen Materialien gepolstert werden, und jede Komponente sollte nicht beschädigt werden. Nach Abschluss der Rack -Installation platzieren Sie die Filterplatten in der ursprünglichen Bestellung wieder in das Rack. Die kleine Maschine kann als Ganzes angehoben werden.

2. Installation der Maschine

(1) Die Maschine sollte im Allgemeinen in einem Gebäude ca. 2 bis 2,5 Meter über dem Boden installiert werden, um das Entladen und Transport von Filterkuchen zu erleichtern. Es darf nicht in Außenbereichen installiert werden.

(2) Legen Sie vor der Installation das Fundament und setzen Sie reservierte Löcher für Ankerschrauben für sekundäres Furut.

(3) Während der Installation müssen die beiden Kreuzstrahlen der Maschine mit einer Pegelanzeige in derselben Ebene ausgerichtet werden. Gleichzeitig kann das Auslassend 30-40 mm niedriger sein als das andere Ende, um den Filtratfluss während des Betriebs zu erleichtern.

(4) Während der Installation sind die beiden Maschinenbeine mit Ankerschrauben befestigt. Das Fundament sollte zweimal verdunkelt werden.

(5) Die Installationsstelle sollte nicht zu weit von der Materiellehandhabung entfernt sein. Die Basis der gesamten Maschine sollte ein gewisses Abstand höher sein als die Fundamentoberfläche, um ein Flüssigkeitssammlungsschale unter die Maschine zu platzieren.

(6) Der elektrische Schaltschrank sollte an einem Ort installiert werden, der nicht mit Korrosionsquellen in Kontakt liegt, mit einer Umgebungstemperatur von 0-55 °, einer relativen Luftfeuchtigkeit von 5-95%und ohne Kondensation. Vermeiden Sie Schäden an elektrischen Komponenten, die den normalen Betrieb beeinflussen können.

(7) Die Auswahl der Vorschubdurchflussrate sollte auf der begrenzten Druck- und Durchflussrate basieren, und eine Rückkehr- und Druckmesser sollte auf dem Vorschubrohr installiert werden, um sicherzustellen, dass die Maschine innerhalb eines sicheren Arbeitsdrucks arbeitet. Wenn das Modell waschbar ist, sollte die Auswahl der Waschpumpe an die Vorschubpumpe angepasst werden, und der Druck der Waschpumpe ist etwas höher als der der Vorschubpumpe.

. Die Pipeline sollte so kurz wie möglich sein und die Kurven minimieren.

(9) Die Installationsposition der Hydraulikstation kann vom Benutzer bestimmt werden. Wenn Änderungen erforderlich sind, kann die Ölrohr vom Benutzer konfiguriert werden.

(10) Schließen Sie das Netzkabel und andere Komponenten entsprechend dem Anschlussschaltplan an den elektrischen Schaltschrank an und prüfen Sie, ob sie korrekt sind.
